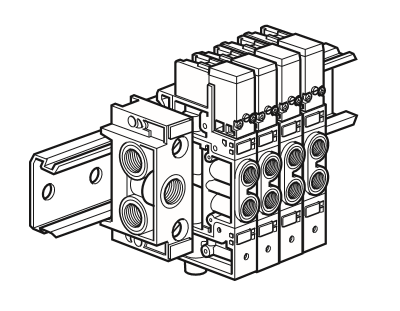

Система клапанов Parker PVL серии позволяет сборку нескольких клапаны в единую модульную систему. Подача воздуха осуществляется через единый одинарный или двойной входной порт. Предусмотрены два общие выхлопные галереи. Рабочие порты 2 и 4 на каждом клапане могут быть оснащены резьбовыми отверстиями или цанговыми фитингами. Электрическое подключение производится к каждому соленоид с использованием унифицированного 15 мм - 3-контактный - 8 мм коннектор. Каждый узел стека может обрабатывать любая комбинация из следующих типов клапанов: - Одно или двух соленоидный, Одно или двух управляемый пилот. Также в линейки есть отдельностоящие клапаны для управление оборудованием локально.

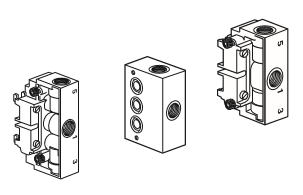

Модули подачи для PVL-B и PVL-C
|
DIN рейка | Одинарная подача | G1/4 | PVL-B1719 |
| G3/8 | PVL-C1713 | |||
| Двойная подача | G1/4 | PVL-B1729 | ||
| G3/8 | PVL-C1723 | |||
|
DIN рейка |
Промежуточный модуль подачи |
G1/8 | PVU-LBB118 |
| G1/4 | PVU-LBB119 | |||
|
DIN рейка |
Комплект соединения PLV-B и PLV-C |
G1/4-G1/8 | PVU-LCB119 |
Клапаны PVL-B12, PVL-C12 для монтажа в остров
|
|
5/2 схема / пружинный возврат |
трубка Ø 6 mm | PVL-B121606 |
| G 1/8 | PVL-B121618 | |||
| трубка Ø 8 mm | PVL-C121608 | |||
| G 1/4 | PVL-C121619 | |||
| G 3/8 | PVL-C121613 | |||
|
5/2 схема / воздушный возврат |
трубка Ø 6 mm | PVL-B123606 | |
| G 1/8 | PVL-B123618 | |||
| трубка Ø 8 mm | PVL-C123608 | |||
| G 1/4 | PVL-C123619 | |||
| G 3/8 | PVL-C123613 | |||
|
5/2 схема / двойного действия |
трубка Ø 6 mm | PVL-B122606 | |
| G 1/8 | PVL-B122618 | |||
| трубка Ø 8 mm | PVL-C122608 | |||
| G 1/4 | PVL-C122619 | |||
| G 3/8 | PVL-C122613 | |||
|
|
5/3 схема / закрытый центр |
трубка Ø 6 mm | PVL-B127606 |
| G 1/8 | PVL-B127618 | |||
| трубка Ø 8 mm | PVL-C127608 | |||
| G 1/4 | PVL-C127619 | |||
|
5/3 схема / открытый центр |
трубка Ø 6 mm | PVL-B128606 | |
| G 1/8 | PVL-B128618 | |||
| трубка Ø 8 mm | PVL-C128608 | |||
| G 1/4 | PVL-C128619 | |||
|
PVL-C Клапанные модули с управлением высокой мощности |
||||
|
|
5/2 схема / пружинный возврат |
трубка Ø 8 mm | PVL-C121408 |
| G 1/4 | PVL-C121419 | |||
|
5/2 схема / воздушный возврат |
трубка Ø 8 mm | PVL-C123408 | |
| G 1/4 | PVL-C123419 | |||
|
5/2 схема / двойного действия |
трубка Ø 8 mm | PVL-C122408 | |
| G 1/4 | PVL-C122419 | |||
Клапаны PVL-B11, PVL-C11 для монтажа в линию (отдельностоящие)
|
|
5/2 схема / пружинный возврат |
трубка Ø 6 mm | PVL-B111606 |
| G 1/8 | PVL-B111618 | |||
| трубка Ø 8 mm | PVL-C111608 | |||
| G 1/4 | PVL-C111619 | |||
| G 3/8 | PVL-C111613 | |||
|
5/2 схема / воздушный возврат |
трубка Ø 6 mm | PVL-B113606 | |
| G 1/8 | PVL-B113618 | |||
| трубка Ø 8 mm | PVL-C113608 | |||
| G 1/4 | PVL-C113619 | |||
| G 3/8 | PVL-C113613 | |||
|
5/2 схема / двойного действия |
трубка Ø 6 mm | PVL-B112606 | |
| G 1/8 | PVL-B112618 | |||
| трубка Ø 8 mm | PVL-C112608 | |||
| G 1/4 | PVL-C112619 | |||
| G 3/8 | PVL-C112613 | |||
|
|
5/3 схема / закрытый центр |
трубка Ø 6 mm | PVL-B117606 |
| G 1/8 | PVL-B117618 | |||
| трубка Ø 8 mm | PVL-C117608 | |||
| G 1/4 | PVL-C117619 | |||
|
5/3 схема / открытый центр |
трубка Ø 6 mm | PVL-B118606 | |
| G 1/8 | PVL-B118618 | |||
| трубка Ø 8 mm | PVL-C118608 | |||
| G 1/4 | PVL-C118619 | |||
|
PVL-C Клапанные модули с управлением высокой мощности |
||||
|
|
5/2 схема / пружинный возврат |
трубка Ø 8 mm | PVL-C111408 |
| G 1/4 | PVL-C111419 | |||
|
5/2 схема / воздушный возврат |
трубка Ø 8 mm | PVL-C113408 | |
| G 1/4 | PVL-C113419 | |||
|
5/2 схема / двойного действия |
трубка Ø 8 mm | PVL-C112408 | |
| G 1/4 | PVL-C112419 | |||
