Фланцевые соединения с 4 болтами, соответствующие стандартам ISO 6162-1 / 2 (SAE J518, код 61/62) и ISO 6164, являются проверенными герметичными соединениями, особенно подходящими для больших размеров, высокого давления и сборки в ограниченном пространстве. Резьбовые соединения портов, такие как уплотнительное кольцо с прямой резьбой SAE и ISO 6149, достаточно просты в сборке и обеспечивают способность выдерживать давление 6000 psi (420 бар) и более высокое давление вплоть до размера 12 (M27). При превышении этого размера номинальное давление начинает снижаться, а монтажные моменты быстро увеличиваются. Фланцевые соединения порта с 4 болтами обеспечивают возможность соединения больших размеров и достижения более высокого давления при разумных моментах сборки. Из-за более низких монтажных моментов по сравнению с резьбовым отверстием эквивалентного размера, эти соединения хорошо подходят для узких помещений, где зазоры под ключ ограничены.

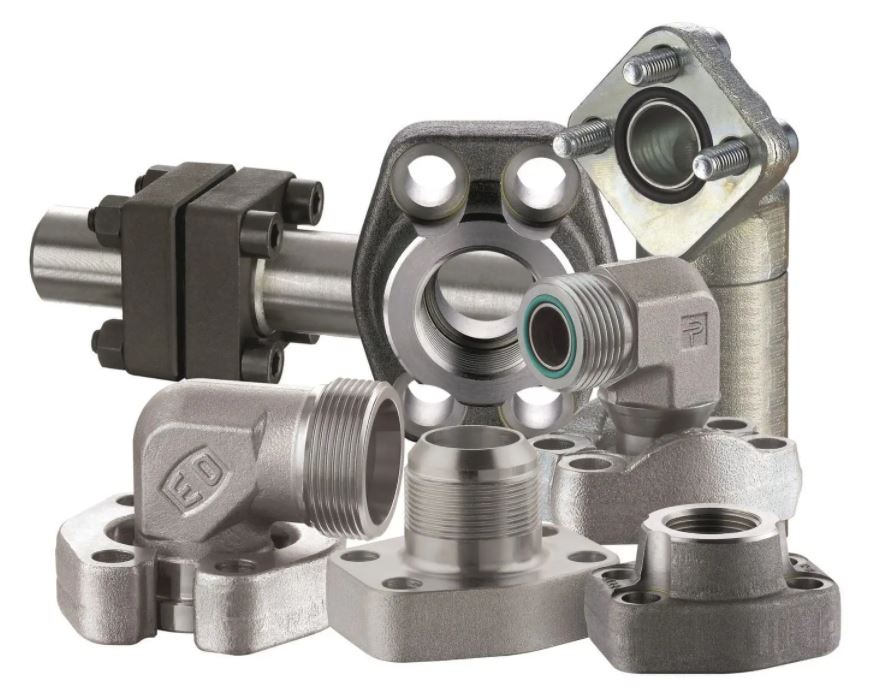

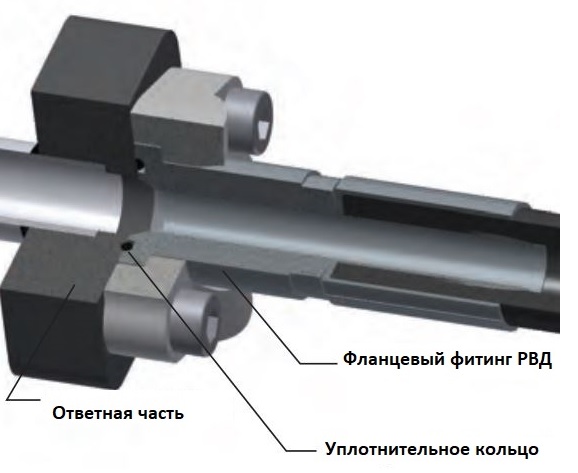

Фланцы на 4 болтах Parker предназначены для соединения труб, шлангов, патрубков и других фитингов со стандартной фланцевой муфтой SAE на 4 болтах. Фланцевые фитинги Parker, за исключением квадратных фланцев, совместимы с пазом уплотнительного кольца, отверстиями под болты и расположением болтов по ISO 6162-1 (SAE J518, код 61), ISO 6162-2 (SAE J518, код 62) и ISO 6164. Фланцевые переходники и фитинги на 4 болтах имеют канавку для уплотнительного кольца, которая соответствует размерам, предусмотренным ISO 6162-1 и -2 (SAE J518). Фланцы на 4 болтах имеют сквозные отверстия под установочные болты, также соответствующие ISO 6162- 1 и -2 (SAE J518). Ответные части имеют плоскую поверхность (нет канавки) и конические установочные отверстия. При использовании этих фланцев уплотнитель стоит в сопрягаемой детали (фланцевом переходнике, фланце шлангового фитинга, и т.д.) как показано на рисунке.

Фланцевые зажимы используются для удержания соединения. Они есть разборные - состоящие из двух половин и цельные. Цельные зажимы предлагаются с просверленными и резьбовыми отверстиями для болтов. Резьбовые зажимы используются для соединения двух трубы к другой трубе или РВД.

Соединительная пластина используется как средняя пластина для соединения двух фланцевых головок с канавками для уплотнительных колец, как, например, двух рукава в сборе с концами фланцевого соединения. Плоская поверхность пластины обеспечивает уплотнения с каждой стороны уплотнительных колец на концах шланга.

Разделительная пластина обеспечивает доступ к через порт для манометра сбоку. Пластина зажата во фланцевом соединении, чтобы обеспечить такой доступ.

Заглушка предназначена для блокировки фланца или конца трубы, посредством сварки.

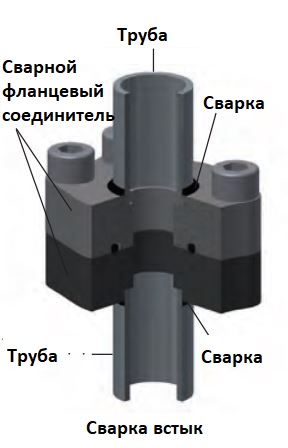

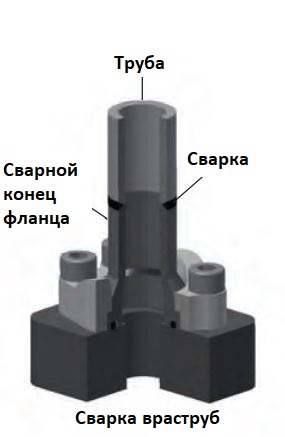

Примеры фланцевых соединений

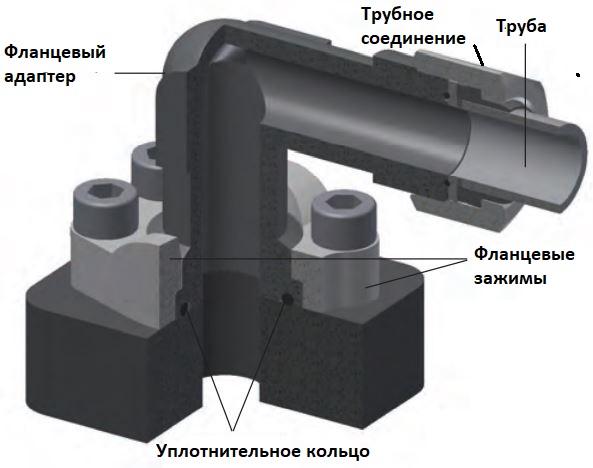

Фланцевое соединение трубы или РВД через фланцевый адаптер под углом 90 градусов. Фланцевые адаптеры могут быть для различных стандартов соединений, таких как DIN 2353 с врезным кольцом и гайкой, в случае подключения трубы, или накидной гайкой DKO, в случае подключения РВД, а также ORFS или JIC 37 градусов с развальцованной трубой, под сварку.

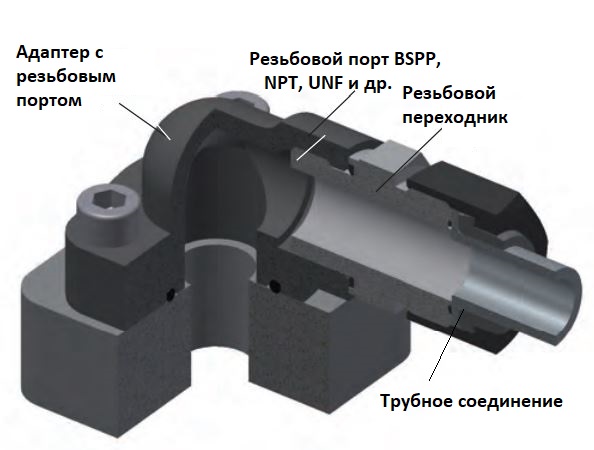

Фланцевое соединение трубы или РВД через фланцевый адаптер с резьбовым портом под углом 90 градусов. Фланцевые адаптеры могут быть с резьбовыми портами BSPP, NPT, UNF. Через резьбовой переходник можно подключить трубу или РВД. Переходники DIN 2353 для подключения трубы или РВД с фитингом DKO можно можно найти в разделе этом разделе каталога.
