Скачать каталог поворотных фитингов Parker DG - Heavy Duty 360° |

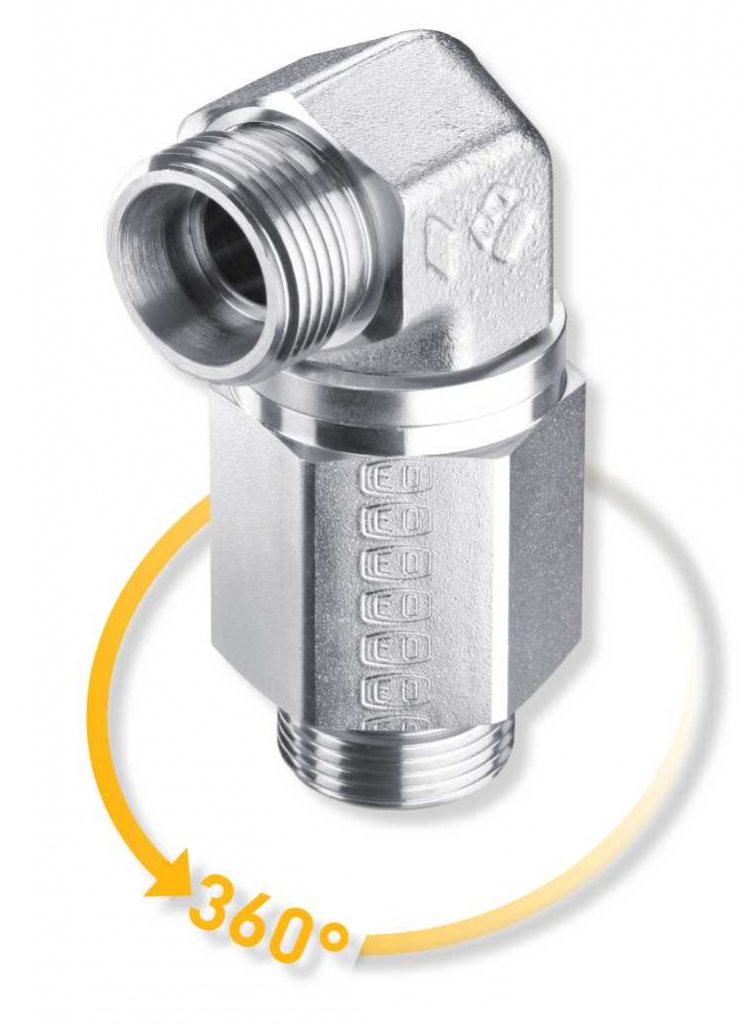

Для работы в тяжелых условиях специалисты компании Parker создали новый вариант поворотных фитингов — серию Heavy Duty 360°. Сочетание проверенного шарикоподшипника, усовершенствованной концепции уплотнения и новой конструкции позволяет значительно повысить устойчивость изделий к перепадам давления и температур, а также к воздействию коррозии. Кроме того, изделия отличаются особой долговечностью и оптимизированными параметрами потока.
Номинальное давление фитингов Parker DG серии Heavy Duty 360° составляет 420 бар. Новый узел уплотнения разработан специально для надежной, длительной герметизации и возможности применения при низких температурах. Он обеспечивает нормальную работу поворотного фитинга при температуре окружающей и рабочей среды от -40 до 95 °C.
Применение:
Среда:
Рекомендации по сборке:
Скорость потока:
Технические характеристики поворотных фитингов Parker DG
Труба |
Номинальный диаметр |
Допустимое количество оборотов в минуту при давлении |
Начальный момент при 250 бар |
||||||
OD | DN | 25 бар | 64 бар | 100 бар | 160 бар | 250 бар | 350 бар | 420 бар | Нм |
mm | |||||||||
6 | 5.0 | 1.600 | 800 | 400 | 200 | 150 | 90 | 90 | max. 0.5 |
8 | |||||||||
12 | 9.5 | 1.000 | 600 | 300 | 180 | 120 | 90 | 90 | max. 3.0 |
16 | |||||||||
20 | 16.0 | 500 | 250 | 120 | 60 | 40 | 20 | 20 | max. 3.5 |
25 | |||||||||
30 | 26.0 | 300 | 150 | 100 | 50 | 20 | 10 | 10 | max. 5.0 |
38 |
