Основное о бесштоковый пневмоцилиндрах Parker Origa
В данной статье расматривается применения и различия в конструкции обычных цилиндров и бесштоковых пневмоцилиндров Parker Origa

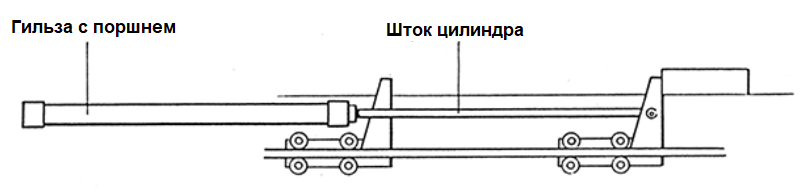

Ограничения обычных штоковых цилиндров широко известны, особенно когда требуются длинный ход. Будучи неподдерживаемым, шток цилиндра имеет тенденцию к изгибу в выдвинутом положении, это может вызвать чрезмерный износ уплотнений штока и подшипника, что приводит к необходимости дополнительного обслуживания. Ограничения пространства в оборудовании или процессе также могут лимитировать использование штоковых цилиндров, общая длина которых превышает удвоенную длину хода. Это может вызвать проблемы при проектировании или монтаже цилиндров на машинах. При длительных перемещениях цилиндры штокового типа также могут провисать под собственным весом, и это несоосность может привести к тому, что шток цилиндра будет изгибаться или деформироваться.
Недостатки штокового пневмоцилиндра
- Полная длина превышает длину хода более чем в 2 раза
- Опасность изгиба штока поршня, что приводит к чрезмерному износу
- Трудности точного позиционирования
- Неравномерность скорости в прямом и обратном ходах
- Только для относительно коротких длин ходя
Комплекс подобных причин привел к созданию бесштокового пневматического цилиндра.

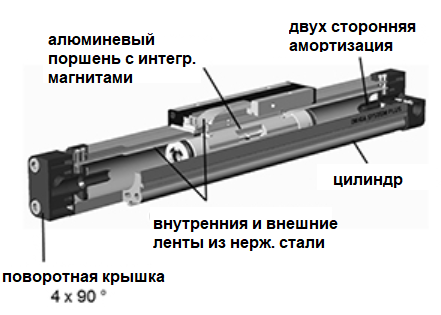

Конструкция бесштокового пневмоцилиндра
Бесштоковый пневматический цилиндр спроектирован как автономный линейный привод с уникальной конструкцией, которая обеспечивает большую гибкость. Благодаря уникальному дизайну, который использует только четыре основных компонента, бесштоковые цилиндры, такие как Parker Origa OSPP, являются долговечным и надежным решением, которое просто обслуживать; обеспечивая длительную бесперебойную работу. Бесштоковые пневматические цилиндры, сочетают контролируемое и точное перемещение со встроенной опорой и направляющей в любой плоскости.
- Цилиндр из экструдированного анодированного алюминия c пазом хода по всей ее длине
- Гибкая закаленная внутренняя полоса из нержавеющей стали, работающая по всей длине паза и проходящая через поршень, обеспечивает металлическое уплотнение. Наружная полоса того же материала действует как крышка над пазом, препятствующая проникновению инородных частиц внутрь цилиндра
- Алюминиевый поршень оснащен синтетическими подшипниковыми кольцами. Передача энергии осуществляется посредтвом соединения через паз к внешнему поршневому креплению
- Боковые крышки, обеспечивающие подачу воздуха, и амортизацию
Бесштоковые пневмоцилиндры двойного действия выгодны в применениях, где пространство ограничено. Это связано с тем, что монтажная длина бесштокового цилиндра немного длиннее хода цилиндра. Например, бесштоковый цилиндр диаметром 25 мм с ходом 1000 мм занимает только 1200 мм пространства. При кнструировании пневматический бесштоковый цилиндр был бы идеальным выбором по сравнению с пневматическим штоковым цилиндром при следующих требованиях:
- Требуется источник повторяющегося линейного движения.
- Необходимо обеспечить чистоту и минимальный риск загрязнения смазочными материалами.
- Экономия пространства - основное соображение, например, долгое применение.
- Надежность и минимальное обслуживание компонентов необходимы для защиты от простоев.
- Общая длина может представлять проблемы при проектировании или монтаже цилиндров на машинах
- Автоматизированное производство
- Обработка и упаковка, например - розлив и консервирование
- Текстиль и керамика
- Складирование
- Фармацевтика и химия
- Производство продуктов питания
- Проверка и контроль качества
Указание решения без цилиндрового цилиндра может обеспечить значительную экономию техники и большую гибкость конструкции по сравнению с использованием цилиндрического цилиндра.
См. видео о некоторых применениях бесштоковых цилиндров Parker OSP-P:
