Любая комплектация крепления может быть собрана из компонентов отдельно
Серия B крепления двух параллельных труб одного диаметра
Данная серия предназначена для труб следующего размера:
- Наружный диаметр трубки для метрической серии от 6 до 42 мм- Условный проход трубы от 1/8" до R 1-1 /4"
- Наружный диаметр трубки для дюймовых размеров от 1/4" до 1-1/2"
Формирование заказного артикула:
(Материал зажима)(комплектация) - (типо-размер)(наружный диаметр трубы)
пример. RBP1–538: полиамид, комплектация 1, типоразмер 5, наружный диаметр трубы 38 мм (1-1/2")
Комплектации трубных креплений серии B (двойных)
|

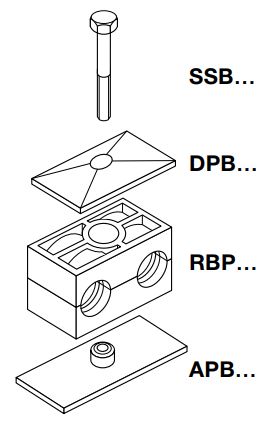

Комплектация 1: прижимная пластина DPB, 2 половины зажима, сварная пластина APB, болты SSB с шестигранником |
|
Комплектация 3: прижимная пластина DPB, 2 половины зажима, сварная пластина APB, болты ISB под торцевой ключ |
|

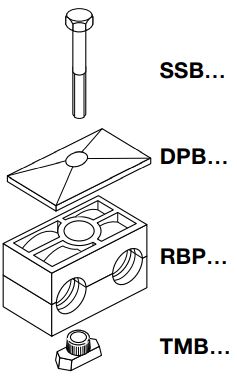

Комплектация 4: Прижимная пластина DPA, 2 половины зажима, гайки TMB для рельсовой опоры, болты с шестигранником SSB |
|

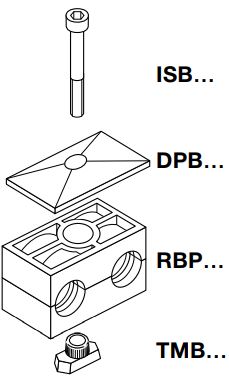

Комплектация 5: Прижимная пластина DPA, 2 половины зажима, гайки TMB для рельсовой опоры, болты ISB под торцевой ключ |
|

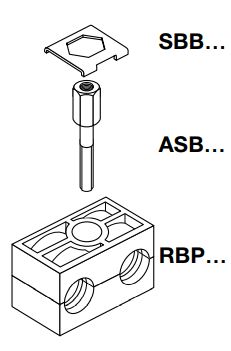

Комплектация 8: стопорная пластина SBB, 2 половины зажима, пакетный болт ASB |
