Любая комплектация крепления может быть собрана из компонентов отдельно

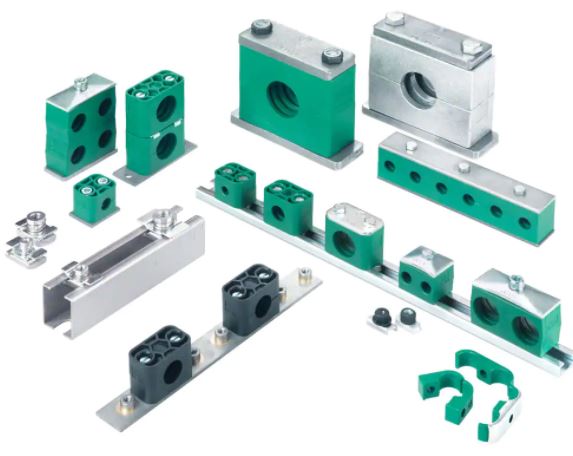

Трубные крепления серия A (стандартная)
В рамках стандартной серии A предлагается 13 комплектаций трубных креплений. Они отличаются наличием или отсутствием верхней прижимной пластины DPA, нижнем креплением к сварной пластине (двух вариантов) или к рельсовой опоре, и исполнением крепежных болтов. В товарах интернет магазина представлены комплектации 3, 6 и 12 с верхней прижимной пластиной и комплектация для монтажа креплений друг на друга.
Формирование заказного артикула:
(Материал зажима)(комплектация) - (типо-размер)(наружный диаметр трубы)
пример. RAP16–108: полиамид, комплектация 16, типоразмер 1, наружный диаметр трубы 8 мм
Материалы зажимов:
| RAP | Полипропилен -30°C ... + 90° C темно-зеленый |
| RAPG | Полипропилен гладкая поверхность |
| RAN | Полиамид -40°C ... + 120° C черный |
| RANG | Полиамид гладкая поверхность |
| RAVG | Каучук – 50°C ... + 120° C черный |
| RAA | Алюминий до + 300° C |
Комплектации трубных креплений стандартной серии A.
|

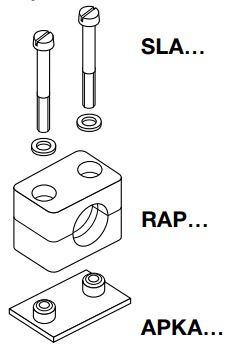

Комплектация 1: 2 половины зажима, короткая сварная пластина ARKA, шлицевые болты SLA |
|

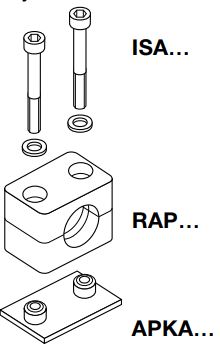

Комплектация 2: 2 половины зажима, короткая сварная пластина ARKA, болты с внутренним шестигранником ISA |
|

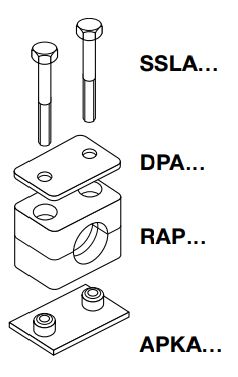

Комплектация 3: Прижимная пластина DPA, 2 половины зажима, короткая сварная пластина ARKA, болты с шестигранником SSLA |
|

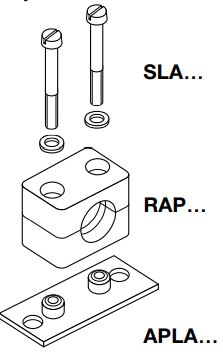

Комплектация 4: 2 половины зажима, сварная/винтовая пластина APLA, шлицевые болты SLA |
|

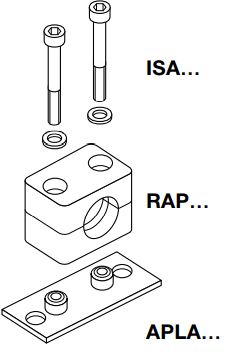

Комплектация 5: 2 половины зажима, сварная/винтовая пластина APLA, болты с внутренним шестигранником ISA |
|
Комплектация 6: Прижимная пластина DPA, 2 половины зажима, сварная/винтовая пластина APLA, болты с шестигранником SSLA |
|

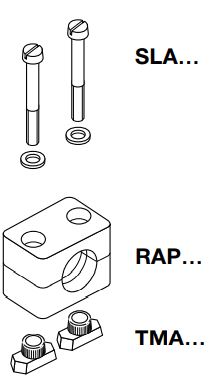

Комплектация 9: 2 половины зажима, гайки TMA для рельсовой опоры, шлицевые болты SLA |
|

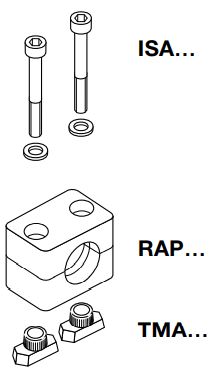

Комплектация 10: 2 половины зажима, гайки TMA для рельсовой опоры, болты с внутренним шестигранником ISA |
|

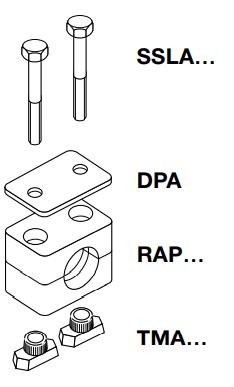

Комплектация 12: Прижимная пластина DPA, 2 половины зажима, гайки TMA для рельсовой опоры, болты с шестигранником SSLA |
|

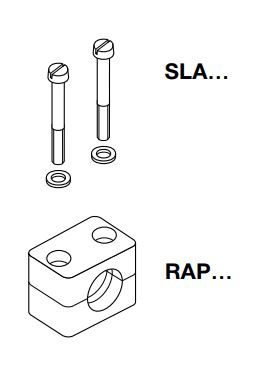

Комплектация 13: 2 половины зажима, шлицевые болты SLA (верхний при монтаже друг на друга) |
|

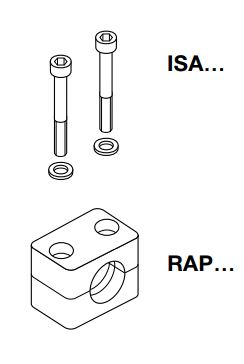

Комплектация 14: 2 половины зажима, болты с внутренним шестигранником ISA (верхний при монтаже друг на друга) |
|

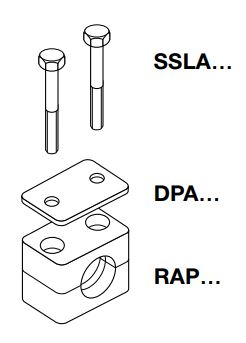

Комплектация 16: 2 половины зажима, болты с шестигранником SSLA (верхний при монтаже друг на друга) |
|

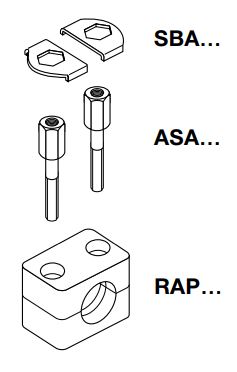

Комплектация 18: 2 половины зажима, стопорные пластины SBA, пакетные болты ASA |
