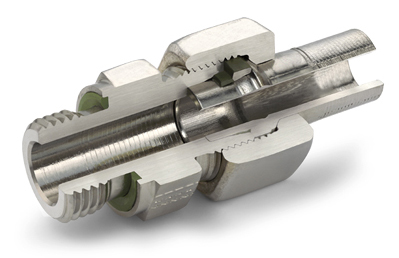

Фитинги Parker EO получили признание за высокую эффективность при работе под давлением и компактность конструкции. Поколение соединений Parker EO-Plus обеспечивают герметичное и очень плотное соединение труб и компонентов жидкостных систем. Основная функция фитингов Parker EO-Plus – контролируемая поступательная врезка кольца в материал трубы благодаря уникальной внутренней геометрии. Соединения Parker ЕО выпускаются трех видов – для низкого, среднего и высокого давления (серии LL, L и S), предназначены для метрических труб. Сегодня фитинги ЕО – это самые распространенные врезные фитинги в мире. Линия продуктов от Parker Ermeto намного превышает технические требования стандартов DIN/ISO – благодаря гарантированному 4-кратному запасу прочности, новое поколение фитингов может использоваться при следующих значениях давления (в стальном исполнении): - До 500 бар для серии L - До 800 бар для серии S - Уникальный показатель 420 бар для типоразмеров 20 S–38 S.  Фитинги Parker EO-Plus обеспечивают герметичное и очень плотное соединение труб в теле фитинга, посредством контролируемой поступательной врезки кольца в материал трубы благодаря внутренней геометрии.

Скачать каталог трубных соединений Parker

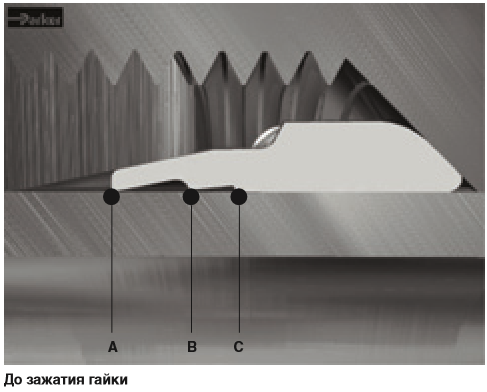

Передняя врезная кромка кольца A врезается в трубу до того, как начинает врезаться кромка кольца В. Как только обе кромки врежутся в трубу на определенную глубину, дальнейшее движение прекращается стопорным профилем С и элементом защиты от перезажатия D. В местах врезки кольца в трубу отсутствует вибрационная нагрузка. Стопорный профиль D обеспечивают повышенную силу зажатия. После сборки видимый буртик F из материала трубы должен заполнить пространство перед первой режущей кромкой. Желательно добиться небольшого изгиба кольца в точке G. Эффект пружины обеспечивает постоянную компенсацию изгибных колебаний и усадочного эффекта резьбы фитинга.

Преимущества DIN фитингов Parker EO с врезным кольцом:

- Легкая сборка. Соединение можно собрать в любых условиях

- Три серии. Очень легкая (LL), легкая (L), тяжелая (S)

- Более 50ти конфигураций для труб диаметром от 4 мм до 42 мм

- Работает с трубами с тонкими, средними, толстыми и сверхтолстыми стенками

- Врезные фитинги EO можно использовать с большинством материалов – высоко- или низкоуглеродистой сталью, нержавеющей сталью, медью, алюминием или трубкой из полимеров

- Низкий момент затяжки – все гайки фитингов ЕО покрыты высоко эффективной смазкой

- Уплотняющая способность – фитинги Parker EO продемонстрировали замечательную способность сохранять герметичность в тяжелых условиях эксплуатации

Видио, показывающее принцип соединения труб с фитингами Parker EO и монтаж соединений
