Как заказать трубные крепления (зажимы) из отдельных компонентов
Очень часто бывает, что быстрее и дешевле заказать трубный крепеж отдельно по компонентам: сами зажимы, пластины, болты. Также это может быть удобно с точки зрения монтажа на объекте, наличия запасных частей и т.д. В этой статье объясняем как сделать заказ трубных креплений по компонентам.
Как заказать трубное крепление по компонентам Parker
Все компоненты трубных креплений Parker раздельно
1. Вы знайте наружный диаметр труб, которые нужно закрепить, в миллиметрах или дюймах
стандартная серия A - зажимы труб от 6 мм до 102 мм
усиленная серия A - зажимы труб от 6 мм до 406 мм
сдвоенная серия B - зажимы труб от 6 мм до 42 мм
2. Вы определились с материалом зажимов: Полипропилен, Полиамид, Алюминий, Каучук
Выбор материала здесь чаще всего обусловлен температурными режимами. Они приведены ниже. Полипропилен имеет зеленый цвет. Полиамид более прочный материал по параметрам изгибающей деформации и сжатия. Алюминий следует применять при высоких температурах эксплуатации, каучук - при наличии работы на изгиб.
Полипропилен – 30°C ... + 90° C, темно-зеленый
Полиамид – 40°C ... + 120° C черный
Каучук – 50°C ... + 120° C черный
Алюминий до + 300° C
3. Определиться с серией
В большинстве случаев достаточно стандартной серии A, если есть желание обеспечить более высокую надежность и если конструкция подвергается существенным механическим воздействиям - можно выбрать усиленную серию C. Для монтажа двух параллельных труб выбор очевиден - серия B.
4. Выбор комплекта зажимов
Перейдите в соответствующий раздел по ссылке и по фильтру диаметра и материала выберите комплект зажимов. В одну единицу входят две половинки зажима. Положите товар в корзину.
Комплекты зажимов стандартной серии A
Комплекты зажимов сдвоенной серии B
Комплекты зажимов усиленной серии C
5. Выбор полной комплектации трубного крепления
Полные комплектации по сериям показаны по ссылкам ниже:
Варианты комплектаций трубных зажимов стандартной серии A
Варианты комплектаций трубных зажимов сдвоенной серии B
Варианты комплектаций трубных зажимов усиленной серии С
Выбор комплектации в основном сводится к тому, как вы собирайтесь крепить трубный зажим к конструкции. Есть несколько вариантов:
|
Крепление к сварной пластине- APKA, APB, APC |
|
Крепление к сварной пластине с возможностью крепежа на винтах - APLA, APLC |
|
Крепление к угловой пластине APWA |
|
Крепление к монтажной рейке. Потребуется непосредственно сама рейка (существует несколько размерных вариантов) и гайки TMA/TMB для крепления |
Далее останется определиться с оставшимися компонентами: необходимость верхней прижимной пластины (для стандартной серии может быть использована для усиления конструкции), типом болтов.
Для монтажа зажимов друг на друга, нижний зажим крепится пакетными болтами ASA, ASC.
ВСЕ КОМПОНЕНТЫ ДОЛЖНЫ ИМЕТЬ ОДИН ТИПОРАЗМЕР. ОН УКАЗАН В ОПИСАНИИ ТОВАРА.
Рассмотрим ПРИМЕРЫ:
1. Необходимо подобрать крепление для трубы 16 мм. Крепить к конструкции будем винтами. Материал возьмем - полиамид. Серия креплений - стандартная.
Выберем комплектацию. Пусть будет №6 с верхней прижимной пластиной и болтами под шестигранник. Выбор комплекта зажимов для стандартной серии. Зажимы имеют РАЗМЕР 2, соответственно все другие части должны иметь такой же размер. Корзина товаров получается следующая:
|
|
2. Необходимо подобрать крепление для четырех труб - две 1" снизу и две 3/4" сверху, трубы попарно параллельны друг другу. Монтировать крепление нужно на рельсовую опору.

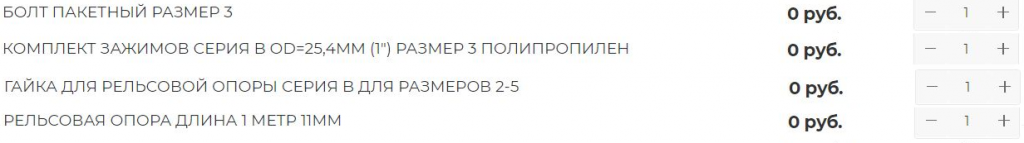

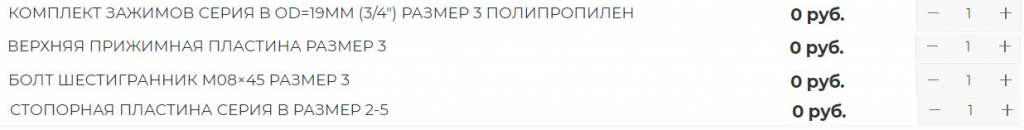

Материал крепления самый стандартный - полипропилен. Выбор комплектации: так как креплений два, с монтажом друг на друга, то нижнее крепление должно быть на пакетном болте. Соответственно для верхних труб нужны комплект зажимов 3/4, прижимная пластина и болт, для нижних труб - комплектация 8 + гайка для рельсовой опоры и сама рельсовая опора. Все компоненты должны быть одного типа размера (в данном случае - РАЗМЕР 3). Корзина товаров будет выглядеть следующим образом:
